안녕하십니까 펌테크입니다.

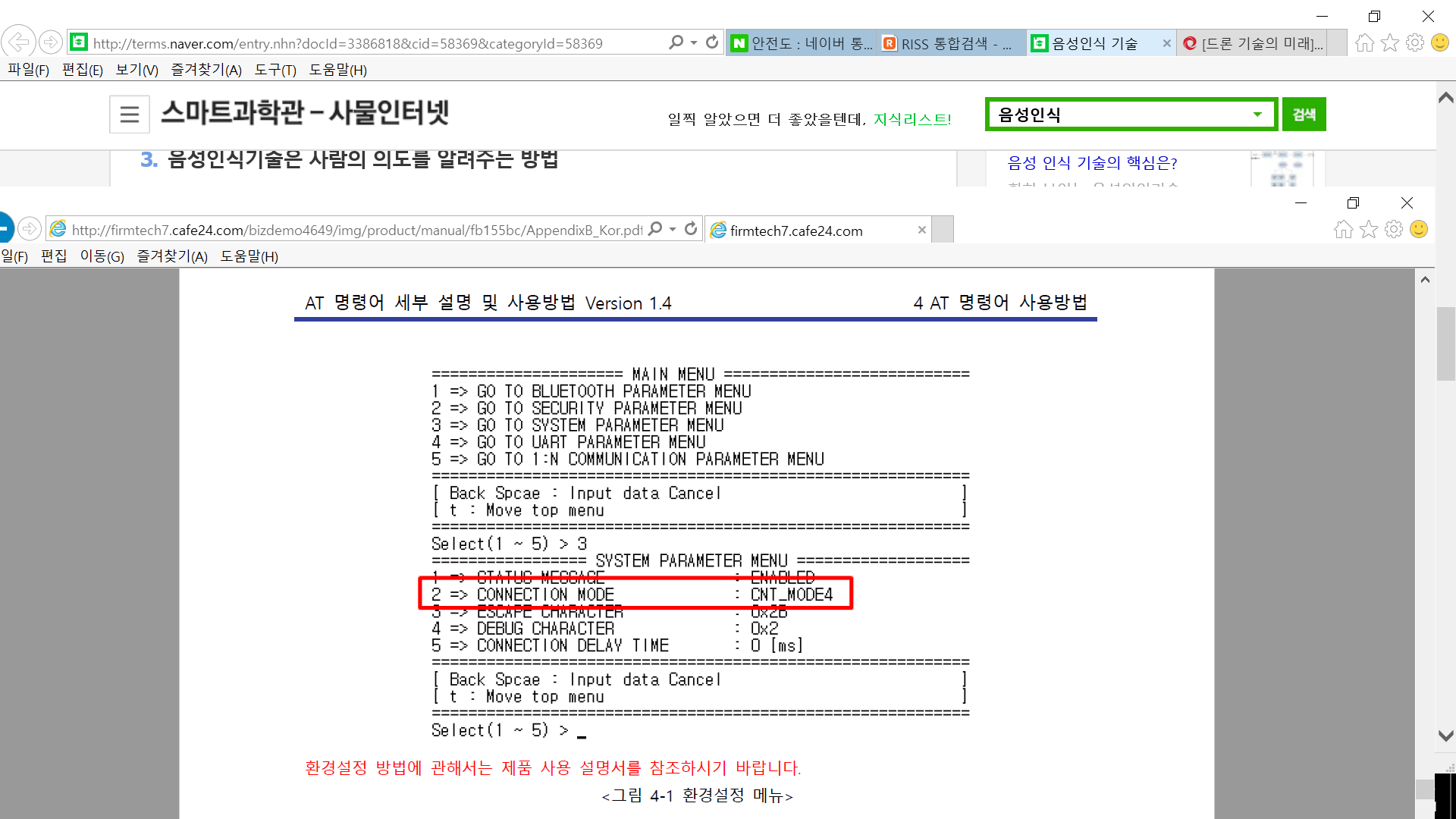

지난 문의글로 미루어 보아 FB155BC를 사용하는 것으로 보입니다. 올려주신 캡쳐 화면은 환경설정 모드인데, 제품마다 환경설정 모드에 진입하는 방법이 약간 다릅니다.

FB155BC의 경우 전원을 입력하기 전에 4번 Pin Factory Reset에 Low를 인가한 상태에서 전원을 입력하게되면 환경설정 모드에 진입하게 되는데, 이때의 통신 속도는 9600 고정입니다.

당사의 인터페이스 보드를 사용하는 경우 인터페이스 보드에 FB155BC를 결착 후 전원을 입력하기 전에 우측 하단에 위치한 Config Select SW 영역의 Tact SW를 누른 상태에서 인터페이스 보드에 전원을 입력하면 환경설정 모드에 진입하게 됩니다. 이때도 통신 속도는 9600 고정입니다.

만약 USB로 가상 시리얼 포트를 생성하여 사용하시는 경우 인터페이스 보드에 전원을 입력하게되면 PC에서 가상 시리얼 포트가 생성되기 전에 FB155BC에서 출력 메세지가 나오게 되기 때문에 캡쳐 화면의 메뉴를 확인하기 힘들 수 있습니다. 이 때에는 t를 입력하여 메뉴를 다시 호출하시면 캡쳐 화면과 동일한 화면을 확인하실 수 있습니다.
감사합니다.
좋은 하루 보내세요.



------- 원본 내용 ---------





인터페이스 보드를 연결했을때, 위와같은 화면이 뜨지 않는데 인터페이스보드 문제인가요? 여러개의 spp프로토콜 형식의 블루투스를 연결해봐도 뜨지않는데요.. 동작을 작동시키면 저 화면은 뜨지 않네요...
